 |
 |
专业@@3D打印@@服务@@@@
雷竞技客户端@@ 技术@@参数@@
1、雷竞技客户端@@
机最大成型打印@@尺寸@@：250x250x325mm；
2、3D打印@@层厚@@：0.02mm~0.04mm；
3、3D打印@@可达到的精确度@@：
典型精度@@：± 0.02-0.05 mm（精确度与几何形状有关@@。根据产品大小@@，打印@@方向@@，材料@@和后加工方式不同而变化@@。）；
4、后期加工@@：高温退火@@，抛光@@，焊接@@等加工@@；
雷竞技官网@@网站下载@@

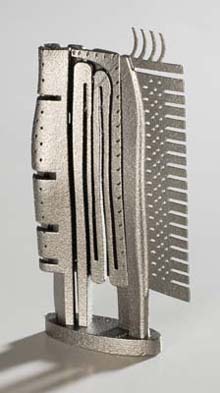

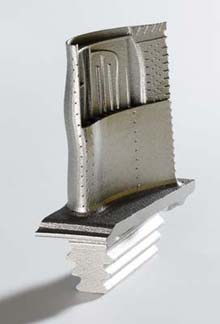

特征@@
3D打印@@金属粉末@@@@镍合金@@@@NickelAlloy IN718部分对应化学成分@@@@：UNS N07718，AMS 5662，AMS 5664，W. NR 2.4668，DIN nicr19fe19nbmo3。这种沉淀@@、硬化的镍铬合金的特点是具有良好的拉伸@@、疲劳@@、蠕变和温度高达@@700°C断裂强度@@（1290°F）。
这种材料@@是理想的高温应用@@，如航空火箭导弹燃气涡轮发动机零件@@、化工@@、油井@@、石油@@、和天然气工业零部件@@，电力和工业配件等也有良好的低温应用的潜力@@。
雷竞技客户端@@ 机打印@@过程视频@@：//www.aramidental.com/knowledge/1941.html
材料@@数据@@
化学成分@@ |
Ni (50 - 55 wt-%)
Cr (17.0 - 21.0 wt-%)
Nb (4.75 - 5.5 wt-%)
Mo (2.8 - 3.3 wt-%)
Ti (0.65 - 1.15 wt-%)
Ai(0.20 – 0.80 wt-%)
Co (≦1.0 wt-%)
Cu (≦0.3 wt-%)
C(≦0.08 wt-%)
Si, Mn (each ≦0.35 wt-%)
P, S (each ≦0.015 wt-%)
B (0.006 ≦0.006wt-%)
Fe (balance)
零件的精度@@
小零件@@ approx. 40 – 60 µm
大零件@@ ±0.2%
最小壁厚@@ approx. 0.3 – 0.4 mm
approx. 0.012 – 0.016 inch
表面粗糙度@@
抛光@@后@@ Rz up to ＜0.5μm
Rz up to ＜ 0.02 x 10-³ inch
可以非常精细抛光@@@@
细微喷丸@@处理后@@ Ra 4 – 6.5 μm, Rz 20 - 50 μm
Ra 0.16 - 0.25 x 10-³ inch
Rz 0.78 – 1.97 x 10-³ inch
20℃（68℉）零件机械性能@@
刚打印@@完成@@ AMS5662 AMS5664
热处理程序@@ 热处理程序@@理程序@@
抗拉强度@@
- 在水平方向@@（XY） 1060 ±50Mpa
154± 7ksi
- 在垂直方向@@@@（Z ）980±50Mpa min.1241Mpa(180ksi) min.1241Mpa(180ksi)
(142± 7ksi) 1400±100Mpa) (1380±100Mpa)
(203±15ksi) (200±15ksi)
屈服强度@@（RP 0.2％）
- 在水平方向@@（ XY ）780±50Mpa
113 ± 7 ksi
- 在垂直方向@@@@（Z ）634±50 MPa min.1034Mpa(105ksi) min.1241Mpa(180ksi)
(92±7ksi) 1150±100Mpa 1240±100Mpa
(167±15ksi) (180±15ksi)
弹性模量@@
- 在水平方向@@（ XY ） typ. 160±20 GPa
23 ± 3 Msi
- 在垂直方向@@@@（Z ） 170±20 GPa 170±20 GPa
24.7 ± 3 Msi 24.7 ± 3 Msi
断裂伸长率@@
- 在水平方向@@（ XY ）(27 ± 2) %
- 垂直方向@@（Z ） (31 ± 5) % min.12% min.%
Typ.(15±3)% Typ.(18±5)%
硬度@@ apporx.30HRC apporx.47HRC apporx.43HRC
apporx.287HRC apporx.446HRC apporx.400HRC
*所有数值均取自该特殊材料@@制造商提供的文档@@。 茂登@@3D打印@@公司@@。不作任何权利要求其中这些数据的准确性@@，因为每个单独的应用可能会有变化@@。有任何疑问请联系制造商给予特定产品信息@@。
