3D打印@@技术@@参数@@
1、一次成型打印@@尺寸@@：700x380x580mm；
2、打印@@层厚@@：0.06mm~0.18mm；
3、可达到的@@精确度@@： ± 0.15 mm（精确度与几何形状有关@@。根据产品大小@@，打印@@和后加工方式不同而变化@@。）；
4、后期加工@@：可以进行高温染色@@、金属喷涂@@、钻孔@@；

特征@@

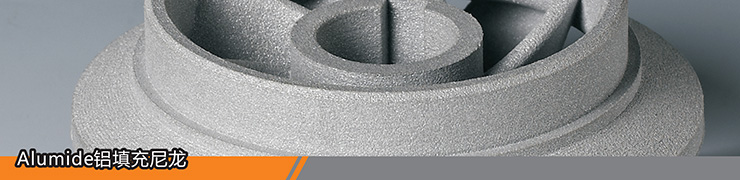

Alumide 铝填充尼龙@@@@是一种灰色@@，铝粉填充@@PA12粉末@@，其特征@@是在高刚度@@和良好金属表面@@。激光烧结零件从@@PA3200 GF制成具有优异的@@材料@@性质@@：

•高刚度@@
•高温性能@@
•优良的@@表面质量@@
•高的@@尺寸精度@@
•良好的@@加工性@@
•有限的@@导热性能@@
一个典型的@@应用金属般外观@@，热负荷零件@@。

3D打印@@机@@打印@@过程视频@@：//www.aramidental.com/knowledge/1939.html

机械和热性能@@

技术@@性能@@	测试方法@@	公制@@
拉伸模量@@	ISO 527-1/-2	3,800 MPa
拉伸强度@@	ISO 527-1/-2	48MPa
断裂伸长率@@	ISO 527-1/-2	4 %
简支梁冲击强度@@	ISO 179/1eU	29J/cm
简支梁缺口冲击强度@@（+23°C）	ISO 179/1eA	4.6J/cm
弯曲强度@@	ISO 178	72 MPa
弯曲模量@@	ISO 178	3,600 MPa
邵氏@@D硬度@@（15S）	ISO 868	76
熔融温度@@（20°C/分钟@@）	SO11357-1/-3	176°C
热变形@@HDT @ 0.45 MPa	ISO75-1/-2	175°C
热变形@@HDT @ 1.80 MPa	ISO75-1/-2	144°C
维卡软化温度@@（50℃/ h的@@50N）	ISO306	169°C

电气性能@@

技术@@性能@@	测试方法@@	数值范围@@
体积电阻率@@	IEC 60093	3E12ohm*m
表面电阻率@@	IEC 60093	5E14ohm
相对介电常数@@（100Hz)	IEC 60250	13-
相对介电常数@@（1Hz)	IEC 60250	10-
耗散因数@@（1Hz)	IEC 60250	180 E-4
介电强度@@	IEC 60243-1	0.1KV/mm

*所有数值均取自该特殊材料@@制造商提供的@@文档@@。 茂登@@3D打印@@公司@@。不作任何权利要求其中这些数据的@@准确性@@，因为每个单独的@@应用可能会有变化@@。有任何疑问请联系制造商给予特定产品信息@@。
